Производство и поставка трубчатых электрических нагревателей (ТЭН).


изготовление тэнов в Миассеизготовление тэнов в Миассеизготовление тэнов в Миассе

ТЭН ВОЗДУШНЫЙ,МАСЛЯННЫЙ,ВОДЯНОЙ

Тэны для нагрева воды,воздуха,масла отличаются между собой длиной трубки, мощностью, способами крепежа. На картинке указан трубчатый электрический тэн подходящий под любую среду нагрева: вода,воздух,масло. Исходя из условий эксплуатации например в спокойном воздухе (сауна,баня,хамам). Трубка может быть из черной или нержавеющей стали. Длина от 20 до 280 см, максимум 370 см, мощность пропорциональна длине трубки тэна и наобборот. Для герметичного крепления водяного тэна используется штуцер и уплотнительное кольцо. Форма тэна имеет нсколько типовых вариантов (слева), а также может сделана по эскизу или чертежу заказчика.

тэн для нагрева воды,воздуха,масла

1-нихром,2-от оболочки спираль изолирована спрессованным электроизоляционным наполнителем, 3-трубка тэна, 4-шпилька, 5-керамический изолятор.

ТЭН ГОСТ-13268 Пример маркировки: ТЭН60B13/0,5J220 ф1 длина трубки тена 60 см, B-заделка, 13мм диаметр трубки, 0,5 кВт-мощность  J (нержавейка) ,напряжение -220 Вольт , форма 1, среда нагрева может быть вода, масло, воздух.  Отличие между  тэнами  в длине трубки, материале исполнения,  мощности тэна,способе крепежа.

описание тэна

текст

Любые вопросы по тэнам, квалифицированно!     +7 (983) 402 36 80 Прямой номер менеджера. Звоните!
Доставка бесплатно!

    Доставка по РФ бесплатно!  ТК Деловые линии 3-4 дня!
    Срочное изготовление от 1 штуки в течении 3-5 дней!

электронка

    Пришлите заявку на ten-miass@mail.ru ответ в течении 15 мин.

заказать вопрос по ТЭНам

заказать воздушный,водяной,маслянный ТЭНы

ТЭНР ОРЕБРЕННЫЙ ВОЗДУШНЫЙ

Тэн с лентой оребренния, ребристый, тэн оребренный может различной формы, мощности, напряжения, длины. Используется в основном под обдувом воздуха, реже в воде. Отличается повышенной теплоотдачей за счет увеличения поверхности. Используется в изделиях: тепловентиляторах, тепловых завесах, тепловых пушках, клориферах.
оребренные тэны  тэн60
оребренные тэны

ТЭНР устройство оребренного тэна.

формы тэнов с оребреннием

пример формы (ТЭНР), тен с оребреннием, рис 1,2,3  Форма 1, форма 2, форма 4 соответственно.

Пример маркировки: ТЭНР 80 А12/1,5S220 ф1 Длина тэна (ТЭНР)80 см лента оребрения и трубка из черной стали , мощность 1,5 кВт напряжение 220 в используется в тепловых пушках ,завесах, тепловентиляторах,для нагрева воздушного потока.

Любые вопросы по тэнам, квалифицированно!      +7 (983) 402 36 80 Прямой номер менеджера. Звоните!
Доставка бесплатно!

    Доставка по России бесплатно! ТК Деловые линии 3-4 дня!
    Срочное изготовление от 1 штуки в течении 3-5 дней!

электронка

    Пришлите заявку на ten-miass@mail.ru ответ в течении 15 мин.

заказать вопрос по ТЭНам

заказать оребернный ТЭНы

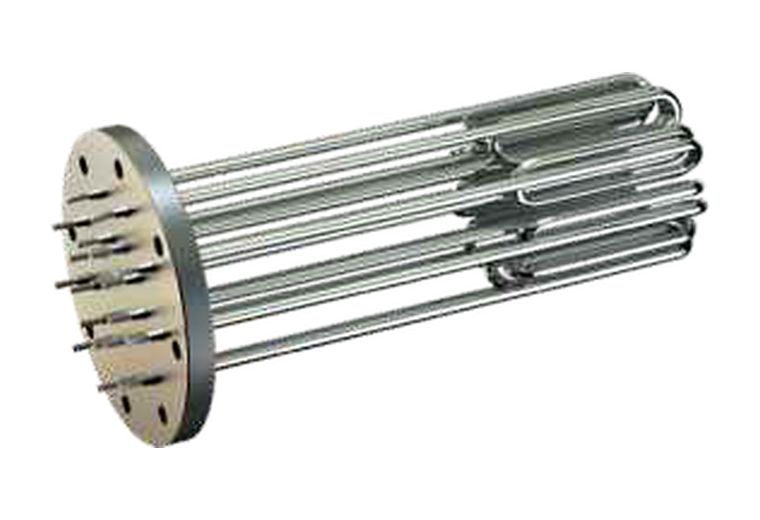

БЛОК ТЭНОВ (группа тэнов на фланце)

Блоки тэнов на фланце, блочые тэны. Имеют большую мощность, просты в к установке, используются для нагрева воды,масла. Внешне представляют из себя группу тэнов скрепленных на фланце или пластине. Фланец может быть с одной стороны с резьбой, сдругой шестигранник под ключ. Стандартный вариант исполнения трубная резьба G2 1/2, G2, G 2 3/4 , G1/2. шестигранник 90 мм,65 мм

Мощность блочных тэнов может быть разной. От 0.5 квт и выше. Возможно комплекттовать прокладкой. устанвливается U-образный тэн, прессуется, проливается эпоксидной смолой.

устройство тена (ТЭНБ)ТЭНБ-4,5 квт, резьба дюймовая

пример маркировки блока на картинке: ТЭНБ 3,75 Z 220. Блок тэнов общей мощностью 3,75 кВт, греет масло, напряжение 220, габарит 600 мм.

Блоки тэнов для нагрева воды, масла, агрессивных сред, мощность 3, 6, 9, 12, 15, 18, 24 кВт напряжение 220/380 вольт, сталь черная или нержавейка, резьба на фланце G 2 1/2 дюйма, шестигранник 90 мм.

Блоки ТЭНов на фланце "флянце"ТЭНБ- 3,0 кВт -9,45 кВт -15 кВт ;6,0 кВт - 12,0 квт, СЭМ,СЭВ, среда нагрева масло,вода,тосол,битум, для емкости.

        тэнб в емкости

ТЭНБ блоковые тэны предназначены для нагрева воды,масла в емкостях. Крепятся герметично к стенке резервуара (любой емкости,бочка,фляга).Представляют из себя группу тенов скрепленных на фланце.Фланце с одной строны имеет резьбу, с другой шестигранник 90 мм,65 мм под ключ.Напряжение 220/380В можно поключать "звездой". Сталь тэнов обычная (черная) или нержавейка.Габарит в лину от 300-500,800 мм. Вес блока ~4 кг

Любые вопросы по тэнам, квалифицированно!      +7 (983) 402 36 80 Прямой номер менеджера. Звоните!
Доставка бесплатно!

    Доставка по России бесплатно! ТК Деловые линии 3-4 дня!
    Срочное изготовление от 1 штуки в течении 3-5 дней!

электронка

    Пришлите заявку на ten-miass@mail.ru ответ в течении 15 мин.

заказать вопрос по ТЭНам

заказать блоки ТЭН

ХОМУТОВЫЕ (ХН) ,КОЛЬЦЕВЫЕ (КНХ),ПОЛУХОМУТОВЫЕ НАГРЕВАТЕЛИ (НПХ)

Хомутовые,плоухомутовые нагреватели зачастую называют просто тенами.Используются для разогрева и поддержании в расплавленном виде полимер для дальнейшего его литья в пресформы или выдувание. Хомутовые электронагреватели (ХН) применяются для нагрева пресс-форм, литейных форм, экструдеров, трубопроводов, клеевых машин и используются в качестве комплектующих изделий в промышленных установках.

хомутовый тэн,термостойкий провод

Хомутовые тэны делятся на две основных группы: миканитовые и керамические.

хомутовый миканитовый нагреватель

В нагревателях с изоляцией из миканита резистивная лента (1) обматывается вокруг сердечника (2) требуемой формы и укладывается в корпус из нержавеющей стали (3). Между сердечником и корпусом нагревателя прокладывается слой миканита (4), что обеспечивается полную электроизоляцию нагревателя. Затем нагревателю придается цилиндрическая форма и устанавливается контактный выход (5). Надежный контакт нагревателя с обогреваемой деталью обеспечивает хомут (6) с установленными на нем стяжными винтами.

хомутовый керамический нагреватель (тэн)

Хомутовые НХ,полухомутовые ПХ тэны. В дальнейшем нагревательные элементы. НЭ.

Основные параметры, от которых происходит ценообразование за счет использования материалов и техники изготовления являются:

Температура работы влияет на материалы, использующиеся при изготовлении. При температурах 300 – 350ºС используются линейка специально подобранных типов слюдопластов, свыше 350ºС - техническая керамика.

Сила тока и напряжение влияет на способы изготовления (тип сердечника и его способы укладки), тип подвода питания (до 6А шпильки, гибкий вывод на коробе до 10А, вилка до 16А, клеммная колодка до 20А), а так же на изолирующие материалы (специально подобранная линейка изоляторов состоит из 7ми видов материалов). Наши разработки позволяют изготавливать нагреватели до с силой тока 20А на фазу.

Максимальная мощность НЭ тесно взаимосвязана с его размерами. Чем больше мощность, тем больше площадь соприкосновения греющей поверхности, и на оборот. Рассчитывается исходя из удельной мощности (Вт/см2). Наши разработки, основанные на использовании качественных европейских материалов позволяют изготавливать НЭ с удельной мощностью до 3,5 Вт/см2 при использовании слюдопластов и до 6,5 при использовании технической керамики. Мы гарантируем, что НЭ, изготовленный по таким параметрам прослужит как минимум 1 год. В случае превышения вышеуказанных параметров с согласованием заказчика гарантия не предоставляется.

Размеры НЭ определяют количество использованного материала для его изготовления и ограничиваются возможностями оборудования и изначальными размерами материалов. В нашем случае длина развертки хомутового НЭ или его сегмента не должна превышать 1200 мм, а ширина 380 мм. Для плоского НЭ пределы 1200х600. В случае превышения размеров НЭ разбиваются на большее количество сегментов (нагревателей).

Отверстия в НЭ могут быть различных форм, размеров и назначений. При изготовлении нагревателя с отверстием изначально рассчитывается его местоположение в развертке НЭ, исходя из этого создается сердечник специальной формы так, что бы при пробивке отверстия он не повредился. Отверстия пробиваются штампом или сверлятся специально изготовленным сверлом или коронкой определенной кунфигурации.

Любые вопросы по тэнам, квалифицированно!      +7 (983) 402 36 80 Прямой номер менеджера. Звоните!
Доставка бесплатно!

    Доставка по России бесплатно! ТК Деловые линии 3-4 дня!
    Срочное изготовление от 1 штуки в течении 3-5 дней!

электронка

    Пришлите заявку на ten-miass@mail.ru ответ в течении 15 мин.

заказать вопрос по ТЭНам

заказать хомутовый ТЭН

ПЛОСКИЕ, П и Г-образные плоские нагреватели.

плоские тэны



Плоские нагреватели, тэны

плоские нагреватели по классу весьма схожи с хомутовыми. Но есть отличие:
Прижимная пластина (только для плоских) изготавливается из алюминиевого сплава или стального. Необходима для обеспечения качественного прижима по всей поверхности нагревателя если у заказчика нет возможности его изготовить самому.

Отдельный пункт и основная составляющая нагревательных элементов в целом является линейка резистивных материалов KANTAL и RESISTOM, и насчитывает около 30 вариантов по форме сечения, площади сечения, температурной характеристике, удельному сопротивлению (Ом), удельной поверхностной нагрузке (Вт/см2) и т.д. При изготовлении нагервателей специально подбирается нужный вид учитывая условия работы.

От потребителя, в свою очередь, требуется обеспечить качественный съем температуры с НЭ. Для этого необходимо:

•Обеспечение нагреваемой поверхности максимально ровное состояние для контакта НЭ с поверхностью по всей нагреваемой площади.

•(Только для плоских НЭ) Установка на нагреваемой поверхности стяжных устройств для усиленного прижатия к ней НЭ

•Очистка нагреваемой поверхности перед монтажом НЭ от грязи, нагара, пыли и т.д.

• Если нагреваемая поверхность имеет какие либо повреждения в виде раковин, глубоких царапин и т.д., то перед монтажом на поверхность необходимо нанести высокотемпературную термопроводящюю пасту.

•Периодически пережимать стяжные устройства НЭ, т.к. после нагрева металл расширяется и прижим ослабевает, что в свою очередь приводит к недостаточному теплоотводу и, как в следствие, к выходу НЭ из строя.

Любые вопросы по тэнам, квалифицированно!      +7 (983) 402 36 80 Прямой номер менеджера. Звоните!
Доставка бесплатно!

    Доставка по России бесплатно! ТК Деловые линии 3-4 дня!
    Срочное изготовление от 1 штуки в течении 3-5 дней!

электронка

    Пришлите заявку на ten-miass@mail.ru ответ в течении 15 мин.

заказать вопрос по ТЭНам

заказать плоский ТЭН

ТЭН ПАТРОННОГО ТИПА (патронный,пальчиковый,одноконцевой)

ТЭНы для прессфор,литейных форм, для нагрева станков, металлических плит, пресса диаметром 6,8,10,12,5, 13,15,6, 16,20 мм.

тэн патронный/пальчиковый, одноконцевой с выводами

Трубчатые электрические нагреватели патронного типа (ТЭНП) или одноконцевые,пальчиковые тэны.п Используются в технологическом процессе: работы термопластавтоматов ТПА , экструдеров, в производстве тары и упаковки, нагреве пресс-форм, литейных форм, прессов и т.д.. Удельная мощность на поверхности такого тэна выше чем у воздушных, маслянных. Исполнение таких тэнов в виде трубки наполненной изолятором внутри которого навит нихром, который и выдает высокое омическое сопротивление. Оба контактных вывода расположены с одной стороны патронного нагревателя, а другой торец герметически заварен. Контактные выводы ТЭНП возможны в виде гибких проводов в термостойкой изоляции (РГКМ), с металлической оплеткой и др.Диаметр таких тэнов традиционно 12.5, 13 мм, 16 мм, 200 мм. Пример маркировки тэна как на картинке : ТЭНП 30 А16/1,0L220 ф1 ,ТЭН патронного типа 30 см длиной, диаметр трубки 16 мм, мощность 1 кВт, среда нагрева литиевые формы, 220В, форма прямой, возможна комплектация термостойким провод РКГМ. Ны для прессфор,литейных форм, для нагрева станков, металлических плит, пресса диаметром от 4 мм 6,8,10,12,5, 13,15,6, 16,20 до 32мм. Длина от 4 см и ....

Любые вопросы по тэнам, квалифицированно!      +7 (983) 402 36 80 Прямой номер менеджера. Звоните!
Доставка бесплатно!

    Доставка по России бесплатно! ТК Деловые линии 3-4 дня!
    Срочное изготовление от 1 штуки в течении 3-5 дней!

электронка

    Пришлите заявку на ten-miass@mail.ru ответ в течении 15 мин.

заказать вопрос по ТЭНам

заказать патронный ТЭН

ТЭН ДЛЯ ДИСТИЛЛЯТОРА.

заказать/купить тэн для дистиллятора

Любые вопросы по тэнам, квалифицированно!      +7 (983) 402 36 80 Прямой номер менеджера. Звоните!
Доставка бесплатно!

    Доставка по России бесплатно! ТК Деловые линии 3-4 дня!
    Срочное изготовление от 1 штуки в течении 3-5 дней!

электронка

    Пришлите заявку на ten-miass@mail.ru ответ в течении 15 мин.

задать вопрос по ТЭНам

скачать форму заявки ТЭНзакзать тэны

пример тэна Тюменского с заводской маркировкой:

 ТЭН 60.23.000 для ДЭ-4 до 09.1999г., (ТЭН 56 А 10/1,5 Х 220 ф.10 шт.М18х1,5(лат.))

 Виды тэнов для дистилляторов:
 ТЭН 78.19.000 АЭ-10 до 02.2000г. АЭ-25 ГК-25 до 01.2001г.,
 ТЭН 61.01.000 ДЭ-4 с 10.1999г.,
 ТЭН 85.05.000 ДЭ-4 с 07.2003г.,
 ТЭН 125.05.000 АЭ-10 с 02.2000г,
 ТЭН160.01.000 ДЭ-60 с 06.2003г.,
 ТЭН160.02.000 АЭ-25 с 02.2001г.,
 ТЭН70.03.000 ГК-25 с 2001 г.



ШТУЦЕР

(резьбовая втулка с упорным фланцем) закрепляется на электронагревателе способом прессовки, пайки или сварки в зависимости от условий работы ТЭН в той или иной нагреваемой среде.Для надежного крепления ТЭН в комплектуемых изделиях электронагреватели оснащаются необходимыми крепежными элементами (штуцера, втулки, пластины...)Наиболее часто ТЭНы крепятся к стенкам изделий при помощи штуцеров. Используется метрическая резьба "М" (М14х1,5 М16х1,5 М20х1,5 М22х1,5 М24х1,5) и трубная G2,G2 1/2, G1 1/2, G1,G1 3/4. Отличаются диаметром резьбы. Метрическая измеряестя в миллиметрах, трубная в дюймах. При желании можно заказать удлиненную резьбу штуцера "L", вариант без шляпки (упорного фланца). Диаметр шляпки штуцера обычно больше диаметра самой резьбы и составляет от 20-36 мм. Шуцтер может быть из обычной стали или с покрытием. Штуцер плотно прессуется на трубку и заливается эпокситной смолой, для герметичности.

штуцер для ТЭНовразмеры штуцера для ТЭНов

Электрокаменка, электрическая печь для сауны. На любой объем помещения, напряжение 220/380 В.
